در معماری معاصر، نمای ساختمان دیگر صرفاً یک پوسته محافظ در برابر عوامل محیطی نیست؛ بلکه به عنصری کلیدی برای تعریف هویت بنا، بهینه‌سازی مصرف انرژی و خلق تعامل بصری میان فضای داخلی و چشم‌انداز شهری تبدیل شده است. در این میان، نمای کرتین وال (Curtain Wall) به عنوان نمادی از شفافیت، سبکی و مدرنیته، در ساختمان‌های بلند و تجاری جایگاه ویژه‌ای یافته است. این سیستم دیواره پرده‌ای شیشهای، که بار مرده ساختمان را حمل نمی‌کند و تنها وزن خود را به سازه اصلی منتقل می‌سازد، انقلابی در طراحی فضا و استفاده از نور طبیعی به وجود آورده است.
با وجود شهرت روزافزون این نما، بسیاری از کارفرمایان و مهندسان با پیچیدگی‌های فنی و تنوع گسترده زیرشاخه‌های آن آشنایی کامل ندارند. هر سیستم کرتین وال، با هدف پاسخگویی به مجموعه‌ای متفاوت از نیازهای فنی، زیبایی‌شناختی و بودجه‌ای طراحی شده است. از سیستمهای فریم‌دار سنتی که ساختار آلومینیومی در آن‌ها مشهود است تا نماهای بدون فریم که در آن شیشه به عنصری یکپارچه و آینه مانند تبدیل میشود، درک دقیق ویژگی‌ها و محدودیت‌های هر کدام برای انتخاب بهینه یک پروژه ضروری است.
هدف این مقاله، فراتر از معرفی ساده این سیستم‌هاست؛ ما قصد داریم با بررسی تخصصی و جزئیات دقیق، به شما کمک کنیم تا تفاوت‌های عملکردی و ظاهری در میان انواع نمای کرتین وال را به روشنی درک کنید. این راهنمای جامع، نه تنها ساختار فیزیکی هر نوع را شرح میدهد، بلکه مزایای منحصربه‌فرد هر کدام در کنترل حرارت، آکوستیک و زیبایی معماری را نیز برجسته می‌سازد تا انتخاب شما در پروژه بعدی، بر پایه دانش فنی محکم و کاملاً توجیه‌پذیر باشد.
آنچه می خوانید

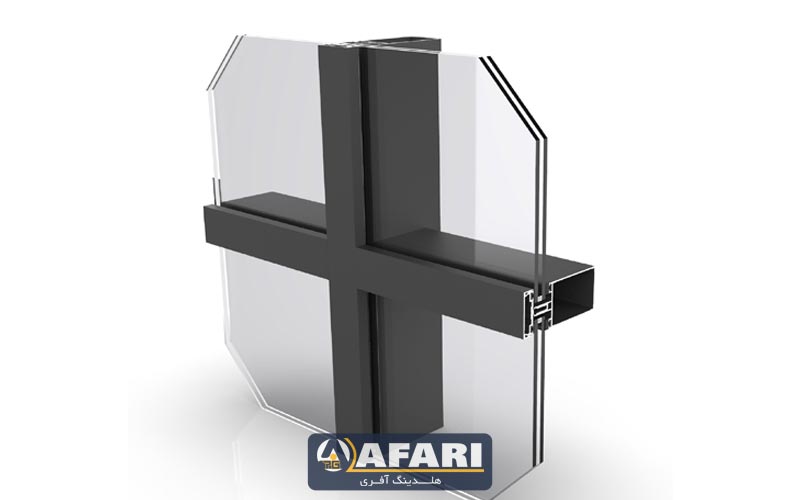

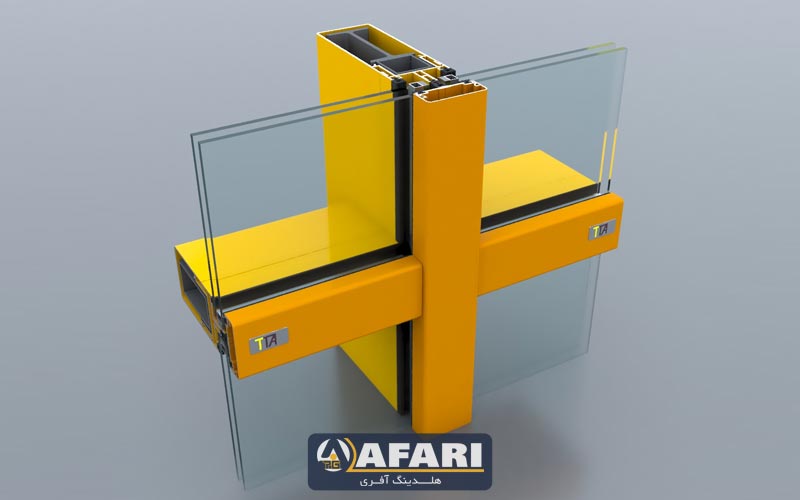

کرتین وال فیس کپ (Face Cap): سیستم فریم‌دار سنتی
کرتین وال فیس کپ، که به عنوان سیستم استیک (Stick System) نیز شناخته میشود، یکی از قدیمی‌ترین و رایج‌ترین انواع نمای کرتین وال در صنعت ساختمان است. این سیستم بر پایه یک شبکه مشبک از پروفیل‌های عمودی (مولیون‌ها) و افقی (ترنسم‌ها) بنا شده است.
در این روش، پروفیل‌های آلومینیومی ابتدا بر روی سازه اصلی ساختمان نصب میشوند و سپس پنلهای شیشهای یا مصالح دیگر درون قاب‌های ایجاد شده قرار می‌گیرند. پس از نصب شیشه، یک نوار لاستیکی (واشر) برای آب‌بندی و در نهایت یک پروفیل درپوش (Face Cap) از نمای بیرون، فریم آلومینیومی را پوشش میدهد و آن را محکم میکند.
ویژگی اصلی کرتین وال فیس کپ، قاب آلومینیومی مشهود آن از نمای بیرونی است. این درپوش‌های آلومینیومی (فیس کپ‌ها) در ابعاد و رنگ‌های مختلف موجود هستند و علاوه بر ایجاد نمای بصری مشخص، وظیفه آب‌بندی نهایی سیستم را نیز بر عهده دارند.
مزیت اصلی این سیستم در انعطاف‌پذیری و هزینه نسبتاً پایین آن است. از آنجایی که مراحل نصب عمدتاً در محل پروژه (سایت) انجام میشود، برای ساختمان‌هایی با طراحی نامنظم و منحنی یا ارتفاع متوسط، این نوع از انواع نمای کرتین وال میتواند گزینه بسیار مناسبی باشد.

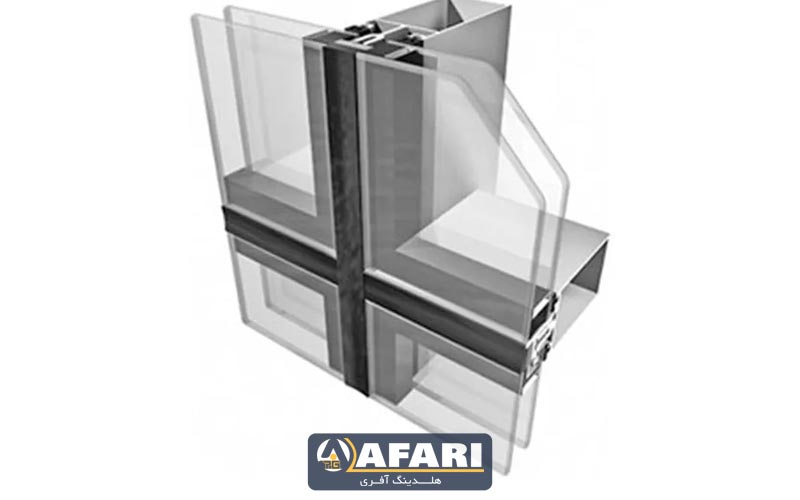

کرتین وال سمی فریملس (Semi-Frameless): ترکیب ساختار و شفافیت
کرتین وال سمی فریملس، گامی میانی بین سیستم فیس کپ مشهود و نمای کاملاً شیشهای بدون فریم است و یکی از انواع نمای کرتین وال است که محبوبیت زیادی دارد. این سیستم تلاش میکند تا با حفظ ساختار فریم‌دار داخلی، جلوه‌ای شفاف‌تر و مینیمال‌تر ایجاد کند.
در سیستم سمی فریملس، معمولاً فریم آلومینیومی در یک جهت (مثلاً تنها به صورت افقی یا تنها به صورت عمودی) از نمای بیرون دیده میشود. این امر با حذف درپوش (Face Cap) در جهت دیگر و استفاده از درزگیرهای سیلیکونی ساختاری (Structural Silicone) برای فیکس کردن شیشه انجام می‌گیرد.
برای مثال، در یک نوع سمی فریملس، ممکن است تنها خطوط افقی آلومینیومی مشهود باشند، در حالی که درزهای عمودی با استفاده از سیلیکون تیره پر شده‌اند. این ترکیب باعث ایجاد یک الگوی نواری (Ribbon Pattern) در نما میشود که ظاهری مرتب و مدرن به ساختمان میدهد.
هدف از این نوع از انواع نمای کرتین وال، بهره‌مندی از استحکام و آب‌بندی مطمئن فریم آلومینیومی در یک جهت و در عین حال، به حداقل رساندن نمایش آلومینیوم برای رسیدن به شفافیت بیشتر است. این سیستم تعادلی میان زیبایی، استحکام و مقرون به صرفه بودن ایجاد میکند.
کرتین وال فریملس (Frameless): اوج شفافیت و یکپارچگی
کرتین وال فریملس، که اغلب با عنوان سیلیکون گلیزینگ (Structural Glazing) شناخته میشود، پیشرفته‌ترین و مینیمال‌ترین نوع از انواع نمای کرتین وال است و به دنبال ایجاد یک سطح شیشهای کاملاً یکپارچه و بدون هیچگونه فریم آلومینیومی مشهود از نمای بیرونی است.
در این سیستم، پنلهای شیشهای به صورت ساختاری و بدون استفاده از درپوش‌های مکانیکی، مستقیماً به سازه آلومینیومی پشتیبان متصل میشوند. فیکس کردن شیشه به وسیله چسب‌های سیلیکونی سازه‌ای با مقاومت و دوام بالا انجام می‌گیرد که تمام تنش‌های وارده بر نما (مانند باد و تغییرات حرارتی) را تحمل میکند.
نتیجه نهایی، نمایی است که از بیرون تنها یک سطح براق و یکنواخت از شیشه دیده میشود و درزهای بین شیشه‌ها با سیلیکون مشکی یا خاکستری پر شده‌اند. این یکپارچگی بصری، ظاهری بسیار لوکس، مدرن و آیینه مانند به ساختمان می‌بخشد.
علی‌رغم ظاهر ساده، این سیستم از نظر فنی پیچیده‌ترین نوع است. اجرای آن نیازمند دقت بسیار بالا در کارخانه و در سایت، کنترل کیفیت سختگیرانه بر روی چسب‌های سیلیکونی و تجربه زیاد در نصب است. به همین دلیل، کرتین وال فریملس معمولاً گران‌ترین نوع در میان انواع نمای کرتین وال محسوب میشود.

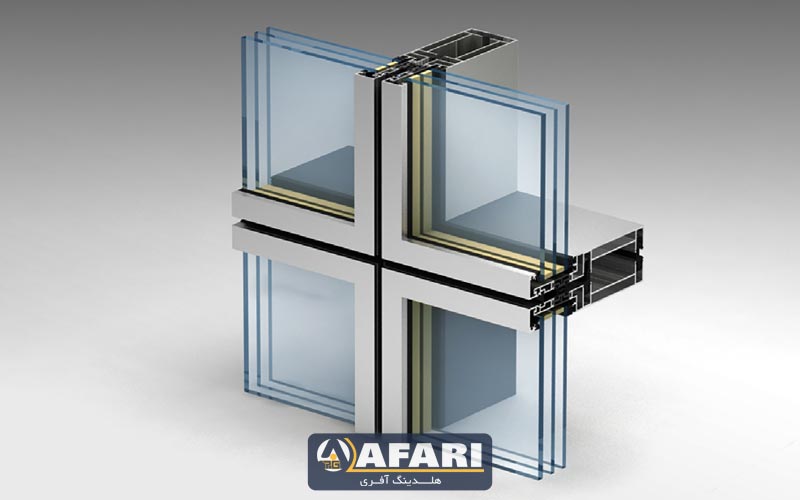

کرتین وال یونیتیزد (Unitized): سرعت اجرا در انواع نمای کرتین وال
کرتین وال یونیتیزد، یک روش ساخت و نصب است که آن را به یکی از مهم‌ترین انواع نمای کرتین وال برای پروژههای بزرگ و مرتفع تبدیل کرده است. تفاوت اصلی یونیتیزد در فرآیند مونتاژ آن است، نه لزوماً در ظاهر نهایی.
برخلاف سیستم استیک (فیس کپ) که در محل پروژه و قطعه به قطعه نصب میشود، در سیستم یونیتیزد، پنلهای کامل کرتین وال (شامل فریم آلومینیومی، شیشه، عایق و درزگیرها) به صورت واحد و یکپارچه در محیط کنترل‌شده کارخانه مونتاژ میشوند.
این واحد‌های پیش‌ساخته (یونیت‌ها) سپس با استفاده از جرثقیل و تجهیزات بالابر به محل نصب خود برده شده و توسط یک سیستم قفل‌شونده مکانیکی دقیق، بر روی سازه اصلی ساختمان نصب و به یکدیگر متصل میشوند. این فرآیند نصب، بسیار سریع و کارآمد است.
مزیت اصلی یونیتیزد، سرعت بالای اجرا و کیفیت بالاتر ناشی از مونتاژ کارخانه‌ای است که به کاهش خطاهای انسانی و تأثیر شرایط جوی بر کیفیت نصب کمک میکند. به همین دلیل، در برج‌ها و آسمان‌خراش‌ها که زمان و دقت اهمیت فوق‌العاده‌ای دارد، این نوع از انواع نمای کرتین وال ترجیح داده میشود.

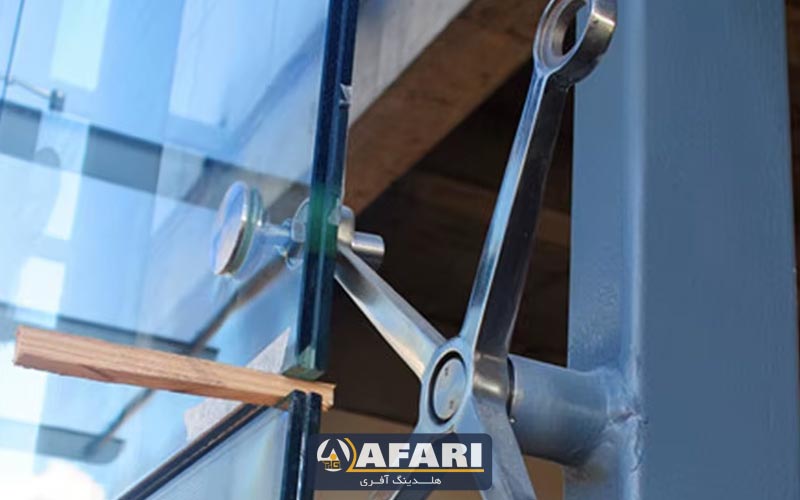

سیستمهای اسپایدر و انواع نمای کرتین وال
سیستمهای اسپایدر (Spider Glazing) اگرچه از نظر فنی ممکن است در برخی تعاریف، زیرمجموعه‌ای از کرتین وال محسوب نشوند، اما به دلیل هدف مشابه (ایجاد نمای تمام شیشه) در کنار انواع نمای کرتین وال قرار می‌گیرند و یک نوع خاص از دیواره‌های شیشهای را تشکیل می‌دهند.
در نمای اسپایدر، هدف اصلی حذف کامل فریم‌های آلومینیومی پشتیبان و استفاده از اتصالات نقطه‌ای است. پنلهای شیشهای با استفاده از قطعات فلزی عنکبوتی شکل (Spider Fittings) و پین‌های استیل ضدزنگ، به سازه اصلی (که میتواند یک خرپای استیل، کابل کشی یا شیشههای لمینت شده باشد) متصل میشوند.
نقش این قطعات عنکبوتی، تحمل وزن پنلها و انتقال نیروهای جانبی باد به سازه پشتیبان است. شیشههای استفاده شده در اسپایدر معمولاً شیشههای سکوریت-لمینت هستند که مقاومت بالایی دارند و سوراخ‌کاری میشوند تا پین‌های اتصال از آن‌ها عبور کنند.
این سیستم بیشترین میزان شفافیت و عبور نور را فراهم میکند و اغلب در ورودی‌های بزرگ ساختمان‌ها، سقف‌های شیشهای یا نماهایی که نیاز به دید بی‌وقفه دارند، استفاده میشود. اسپایدر یک نوع معماری بسیار مینیمال و پیشرفته در میان گزینه‌های شیشهای است.
عایقبندی حرارتی و آکوستیک در انواع نمای کرتین وال
عملکرد حرارتی و صوتی، یک عامل تمایز مهم بین انواع نمای کرتین وال است و مستقیماً بر بهره‌وری انرژی و آسایش ساکنین تأثیر می‌گذارد. در همه سیستمها، بیشترین عایقبندی توسط نوع شیشه (دوجداره یا سه‌جداره) و استفاده از گاز آرگون فراهم میشود.
با این حال، ساختار پروفیل آلومینیومی نیز نقش مهمی دارد. هر سه نوع کرتین وال (فیس کپ، سمی فریملس و فریملس) میتوانند با استفاده از پروفیل‌های ترمال بریک (Thermal Break) طراحی و ساخته شوند. استفاده از پلی‌آمید در داخل پروفیل‌های آلومینیومی، از انتقال حرارت از طریق قاب جلوگیری میکند.
طراحی و ساخته شوند. استفاده از پلی‌آمید در داخل پروفیل‌های آلومینیومی، از انتقال حرارت از طریق قاب جلوگیری میکند.
در سیستمهای فیس کپ و سمی فریملس، کیفیت آب‌بندی در برابر هوا و رطوبت بسیار حیاتی است. سیستم یونیتیزد به دلیل مونتاژ کارخانه‌ای، اغلب بهترین عملکرد آب‌بندی و هوابندی را در مقایسه با سیستمهای استیک (که در محل نصب میشوند) ارائه میدهد.
بنابراین، هنگام انتخاب از میان انواع نمای کرتین وال، باید اطمینان حاصل کرد که سیستم انتخابی علاوه بر زیبایی ظاهری، دارای تکنولوژی ترمال بریک باشد و از واشرها و نوارهای آب‌بندی با کیفیت بالا برای دستیابی به ضریب انتقال حرارت (U-Value) مناسب برخوردار باشد.
نقش پروفیل‌های آلومینیومی در ساختار و زیبایی نما
پروفیل‌های آلومینیومی، ستون فقرات ساختاری انواع نمای کرتین وال هستند و نقشی دوگانه در استحکام و زیبایی ایفا می‌کنند. آلومینیوم به دلیل سبکی، استحکام بالا، مقاومت در برابر خوردگی و قابلیت اکسترود شدن به اشکال پیچیده، ماده ایده‌آل برای این سیستم‌هاست.
در سیستمهای فیس کپ، پروفیل‌ها به وضوح دیده میشوند و رنگ و ابعاد درپوش (کپ) آلومینیومی، بخش مهمی از طراحی معماری نما را تشکیل میدهد. این پروفیل‌ها باید به گونهای طراحی شوند که بتوانند بارهای سنگین باد، وزن شیشه و بارهای لرزه‌ای را به سازه منتقل کنند.
در سیستمهای فریملس و سمی فریملس، هدف معکوس است: پروفیل‌های آلومینیومی (مولیون‌ها و ترنسم‌ها) باید در داخل پنهان شوند یا به حداقل برسند تا شفافیت به حداکثر برسد. در این موارد، ساختار آلومینیومی پشتیبان معمولاً در نمای داخلی یا پشت شیشه دیده میشود.
نقش پنهان آلومینیوم در سیستمهای فریملس به این معنی است که پروفیل‌های داخلی باید از نظر ساختاری بسیار قوی باشند. در نتیجه، درک اهمیت و نقش استاتیکی و زیبایی‌شناختی آلومینیوم، کلیدی برای تمایز و انتخاب درست از میان انواع نمای کرتین وال است.
انتخاب شیشه مناسب و تأثیر آن بر عملکرد کلی کرتین وال
انتخاب نوع شیشه، بیشترین تأثیر را بر عملکرد کلی، ایمنی و بهره‌وری انرژی در انواع نمای کرتین وال دارد. کرتین وال فقط یک قاب نیست، بلکه یک سیستم شیشه-آلومینیوم است و کیفیت شیشه تعیین‌کننده اصلی است.
شیشههای استفاده شده در این نماها معمولاً از نوع دوجداره یا سه‌جداره با پوشش‌های تخصصی هستند. پوشش‌های Low-E (کم گسیل) میتوانند به طور انتخابی گرمای خورشید را در تابستان بازتاب دهند و گرمای داخلی را در زمستان حفظ کنند.
علاوه بر عملکرد حرارتی، شیشه‌ها باید از نظر ایمنی نیز شرایط لازم را داشته باشند. شیشههای سکوریت (Tempered) که در برابر ضربه مقاوم‌ترند و در صورت شکستن به قطعات کوچک و بی‌خطر تبدیل میشوند، یا شیشههای لمینت (Laminated) که از دو یا چند لایه شیشه با یک لایه پلاستیکی میانی تشکیل شده و در صورت شکستن فرو نمی‌ریزند، در کرتین وال رایج هستند.
شیشه همچنین عامل اصلی در عایقبندی صوتی است. استفاده از ضخامت‌های مختلف شیشه در هر لایه (مثلاً یک شیشه ۶ میلی‌متری و یک شیشه ۸ میلی‌متری) به بهبود عملکرد آکوستیک کمک میکند. بنابراین، انتخاب شیشه مناسب در هر یک از انواع نمای کرتین وال، ضامن دستیابی به اهداف عملکردی ساختمان است.
نتیجه‌گیری
انواع نمای کرتین وال هر کدام یک راهکار تخصصی برای تحقق اهداف معماری مدرن هستند. از کرتین وال فیس کپ که بر استحکام ساختاری و نمایی فریم‌دار تأکید دارد، تا سیستمهای سمی فریملس و فریملس که برای دستیابی به حداکثر شفافیت و یکپارچگی بصری طراحی شده‌اند، تنوع موجود امکان پاسخگویی به هر نیاز فنی و زیبایی‌شناختی را فراهم میکند.
انتخاب میان این سیستمها نباید تنها بر اساس ظاهر باشد، بلکه باید با در نظر گرفتن ملاحظات حیاتی مانند سرعت اجرا (یونیتیزد)، عملکرد حرارتی (ترمال بریک بودن پروفیل) و ایمنی (نوع شیشه و تحمل بار) صورت گیرد. کرتین وال‌ها به دلیل ماهیت کم‌وزن و عایق، ستون اصلی ساختمان‌های با بهره‌وری انرژی بالا هستند.
در نهایت، موفقیت یک پروژه کرتین وال در گرو هماهنگی بین تمام اجزای سیستم است: پروفیل آلومینیومی، نوار عایق حرارتی، نوع شیشه و روش نصب. درک تفاوت‌های اساسی در میان انواع نمای کرتین وال به معماران و کارفرمایان قدرت میدهد تا نمای شیشهای را به عنصری فراتر از یک پوشش، به یک سیستم عملکردی هوشمند برای ساختمان تبدیل کنند.
در دنیای صنعتی امروز، شرکت‌هایی ماندگار میمانند که فراتر از محصول، راه‌حل ارائه می‌دهند. ما در هلدینگ آفری ، با در اختیار داشتن مجموعه‌ای از کارخانه‌های تخصصی در سه حوزه کلیدی تولید پروفیل‌های UPVC، ساخت و اجرای درب و پنجرههای پیشرفته، طراحی و تولید سیستمهای تهویه مطبوع توانسته‌ایم زنجیره‌ای کامل از طراحی، مهندسی، تولید و ارائه خدمات را به‌صورت یکپارچه و حرفه‌ای در اختیار مشتریان قرار دهیم.
سوالات متداول
۱. اصلیترین تفاوت کرتین وال فریملس با سمی فریملس چیست؟
تفاوت اصلی در انواع نمای کرتین وال فریملس و سمی فریملس در میزان دیدهشدن فریم آلومینیومی از بیرون است. در فریملس، هیچگونه خط آلومینیومی در راستای عمودی یا افقی از نمای بیرونی دیده نمیشود و سطح شیشه کاملاً یکدست است؛ در حالی که در سمی فریملس، خطوط آلومینیومی یا در جهت عمودی یا در جهت افقی (و نه هر دو) باقی میمانند و دیده میشوند تا ظاهری نواری یا ردیفی ایجاد کنند.
آیا سیستم کرتین وال یونیتیزد گرانتر از سیستم استیک (فیس کپ) است؟
بله، به طور معمول سیستم یونیتیزد گرانتر از سیستم استیک (فیس کپ) است. دلیل اصلی این امر، هزینه بالای ساخت و مونتاژ پنلها در محیط کارخانه و همچنین هزینههای حمل و نقل و نصب با جرثقیل در ارتفاع است. با این حال، در پروژههای بزرگ و بسیار مرتفع، سرعت بسیار بالای نصب یونیتیزد و کاهش هزینههای نیروی کار در سایت، میتواند این اختلاف قیمت اولیه را تا حدودی جبران کند.
برای یک منطقه با باد و طوفان زیاد، کدام نوع کرتین وال مناسبتر است؟
برای مناطقی با بارهای باد شدید، سیستمهای کرتین وال فیس کپ (استیک) و یونیتیزد (Unitized) معمولاً ترجیح داده میشوند. این سیستمها دارای اتصالات مکانیکی قویتری هستند که پنلهای شیشهای را محکم در قاب آلومینیومی نگه میدارند. سیستم یونیتیزد به دلیل استحکام و طراحی دقیق اتصالات قفل شونده مکانیکی، اغلب برای برجهای بلند با تحمل بارهای جانبی بالا، بهترین گزینه در میان انواع نمای کرتین وال محسوب میشود.
آیا کرتین والهای فریملس قابلیت باز شدن دارند؟
بله، کرتین والهای فریملس نیز میتوانند دارای پنلهای بازشو باشند، اما این بازشوها (معمولاً به صورت مخفی یا پنهان) طراحی میشوند تا ظاهر یکپارچه نما حفظ شود. بازشوها به صورت لولا دار (لنگه مخفی) طراحی میشوند به گونهای که از نمای بیرون، فریم آلومینیومی بازشو قابل تشخیص نباشد و با سایر پنلهای ثابت نما همسطح و یکپارچه به نظر برسد.
کرتین وال در مقایسه با سیستمهای پنجره سنتی چه مزیت اصلی دارد؟
مزیت اصلی کرتین وال در مقایسه با سیستمهای پنجره سنتی، این است که کرتین وال یک دیواره غیرسازهای کامل است که تمام بارها (به جز بار مرده) را به سازه اصلی منتقل میکند، در حالی که پنجرههای سنتی معمولاً در داخل بازشوهای ایجاد شده در دیوار نصب میشوند. کرتین وال امکان پوشش پیوسته و بدون وقفه چندین طبقه با شیشه را فراهم میکند و بهترین عایقبندی هوا و آب را در ارتفاعات بالا ارائه میدهد.
آیا میتوان در انواع نمای کرتین وال از شیشههای رنگی یا طرحدار استفاده کرد؟
بله، میتوان در تمام انواع نمای کرتین وال از شیشههای رنگی، طرحدار، رفلکتیو (آینهای) یا شیشههای ماتشونده (Smart Glass) استفاده کرد. انتخاب رنگ و نوع پوشش شیشه (مانند Low-E) یک ابزار طراحی و عملکردی مهم است که میتواند ظاهر نما را به کلی تغییر داده و به کنترل میزان عبور نور و حرارت به داخل ساختمان کمک کند.
