سیستم VRF یا جریان مبرد متغیر، یکی از پیشرفتهترین سیستمهای تهویه مطبوع است که امکان اتصال چندین یونیت داخلی به یک یونیت خارجی را فراهم میکند. این سیستم با تنظیم هوشمند میزان جریان مبرد، دمای هر فضا را بهصورت مستقل کنترل کرده و علاوه بر ایجاد آسایش حرارتی، مصرف انرژی را نیز بهینه میکند. سیستمهای VRF گزینهای ایدهآل برای ساختمانهای اداری، تجاری، هتلها و مجتمعهای مسکونی بزرگ هستند.
به دلیل همین ویژگیهای منحصر به فرد در تطبیق ظرفیت، بهرهوری بالا و توانایی گرمایش و سرمایش همزمان، سیستم VRF چیست امروزه به انتخابی اول در پروژههای لوکس مسکونی، ساختمانهای اداری، هتلها و مراکز درمانی تبدیل شده است. این مقاله قصد دارد تا به شکلی جامع و کاربردی، پرده از راز این فناوری بردارد و جزئیات عملکرد، مزایا، انواع و تفاوتهای آن با دیگر سیستمهای تهویه را تشریح کند تا شما با درک کامل از این سیستم، بتوانید بهترین تصمیم را برای تأمین آسایش حرارتی ساختمان خود بگیرید.
به دلیل همین ویژگیهای منحصر به فرد در تطبیق ظرفیت، بهرهوری بالا و توانایی گرمایش و سرمایش همزمان، سیستم VRF چیست امروزه به انتخابی اول در پروژههای لوکس مسکونی، ساختمانهای اداری، هتلها و مراکز درمانی تبدیل شده است. این مقاله قصد دارد تا به شکلی جامع و کاربردی، پرده از راز این فناوری بردارد و جزئیات عملکرد، مزایا، انواع و تفاوتهای آن با دیگر سیستمهای تهویه را تشریح کند تا شما با درک کامل از این سیستم، بتوانید بهترین تصمیم را برای تأمین آسایش حرارتی ساختمان خود بگیرید.
سیستم VRF چیست و اصول عملکرد آن بر پایه مفهوم “جریان متغیر مبرد” بنا شده است که نام خود سیستم (Variable Refrigerant Flow) نیز از همین اصل گرفته شده است. برخلاف سیستمهای اسپلیت یا داکت اسپلیت معمولی که با یک کمپرسور ثابت یا چند مرحلهای کار میکنند، VRF با استفاده از کمپرسورهای اینورتر (دور متغیر) و شیرهای انبساط الکترونیکی هوشمند، میزان دقیق ماده مبرد (گاز فریون) را متناسب با نیاز برودتی یا حرارتی هر یونیت داخلی، به سمت آن هدایت میکند.
این تنظیم هوشمند جریان مبرد، به معنای تطبیق دقیق تولید انرژی با تقاضای لحظهای است. وقتی که در یک بخش از ساختمان نیاز به سرمایش کمتری باشد، کمپرسور بیرونی (یونیت خارجی) با دور پایینتر و مصرف انرژی کمتر کار میکند و شیر انبساط یونیت داخلی نیز میزان کمتری مبرد را عبور میدهد. این پاسخگویی لحظهای و دقیق به نیازهای هر ناحیه به صورت مستقل، مهمترین ویژگی است که بهرهوری انرژی سیستم VRF چیست را به شکل قابل توجهی افزایش میدهد و آن را از سیستمهای با ظرفیت ثابت متمایز میکند.
بهرهگیری از این تکنولوژی پیشرفته، نه تنها در مصرف برق صرفهجویی میکند، بلکه امکان کنترل دمایی بسیار دقیق (Thermodynamic Control) را برای هر فضای مجزا فراهم میسازد. به عبارت دیگر، هر اتاق یا منطقه (Zone) مجهز به یک یونیت داخلی، میتواند دمای دلخواه خود را داشته باشد، بدون اینکه بر عملکرد یا دمای سایر مناطق تأثیر بگذارد. این سطح از آسایش شخصی و کنترل مستقل، پاسخ جامعی به این پرسش است که سیستم VRF چیست و چه قابلیتهایی دارد.

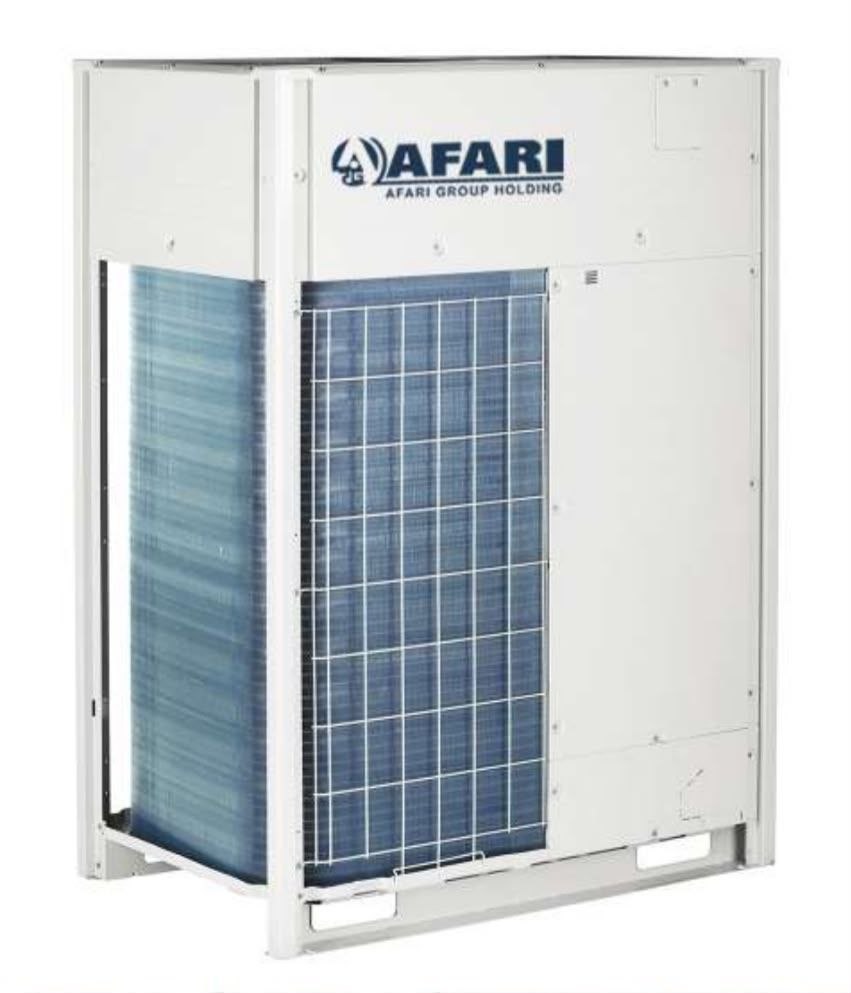

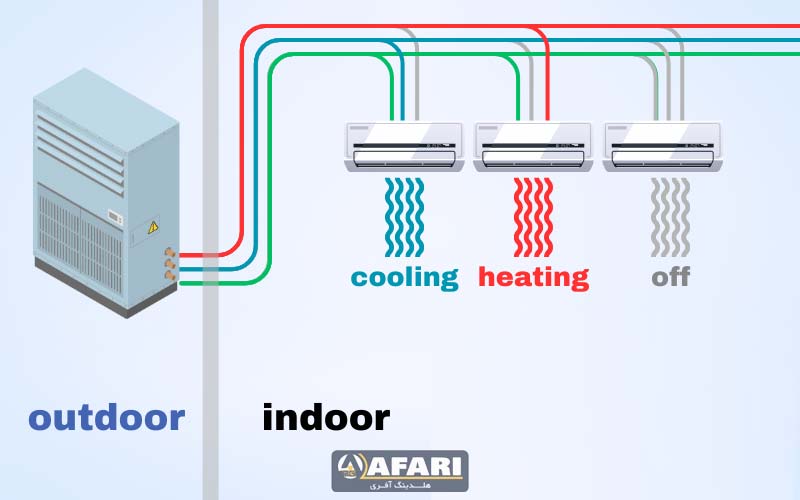

ساختار کلی سیستم VRF چیست شامل سه جزء اصلی و کلیدی است: ۱. یونیت خارجی (Outdoor Unit)، ۲. یونیتهای داخلی (Indoor Units) و ۳. لولهکشی مسی مبرد و شیرهای توزیع. یونیت خارجی که معمولاً روی بام یا خارج از ساختمان نصب میشود، شامل کمپرسور اینورتر و کندانسور است که وظیفه فشردهسازی و تبادل حرارت اولیه مبرد را بر عهده دارد.

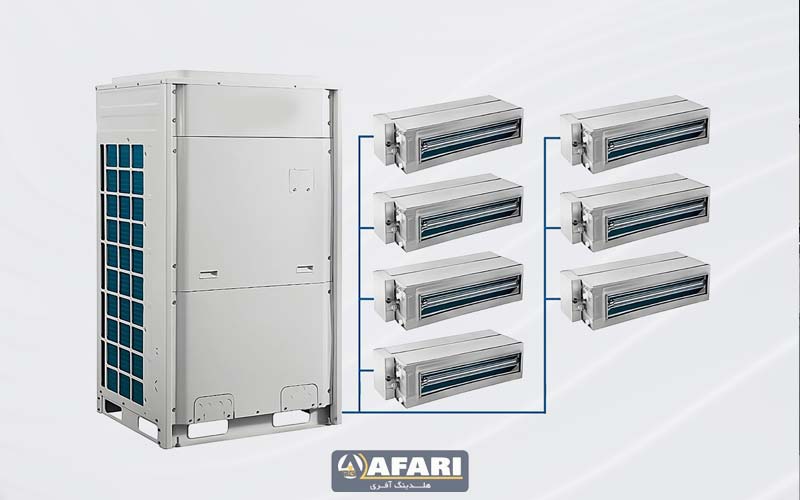

یونیتهای داخلی، که در فضاهای مختلف نصب میشوند، در انواع دیواری، کاستی، سقفی توکار و کانالی موجود هستند و وظیفه نهایی تبادل حرارت با هوای محیط و تأمین گرمایش یا سرمایش مورد نیاز را بر عهده دارند. این یونیتها از طریق لولهکشی مسی به یونیت خارجی متصل میشوند. یکی از نقاط قوت سیستم VRF چیست، امکان اتصال تعداد زیادی (تا ۶۴ واحد) یونیت داخلی با ظرفیتهای مختلف به یک یونیت خارجی مرکزی است.
شبکه لولهکشی مسی در سیستم VRF چیست مانند شریانهای توزیعکننده عمل میکند. این مداربندی شامل خطوط رفت و برگشت مبرد است و در مدلهای پیشرفته (Heat Recovery)، از یک شیر توزیع مبرد (Branch Controller یا BC Box) استفاده میشود که وظیفه انشعاب و کنترل دقیق جریان مبرد به هر یونیت داخلی را برعهده دارد. طول زیاد لولهکشی (تا چند صد متر) و اختلاف ارتفاع قابل توجه بین یونیتهای داخلی و خارجی که در VRF مجاز است، انعطافپذیری بالایی در طراحی و جانمایی یونیتها در ساختمانهای بلند را فراهم میکند.

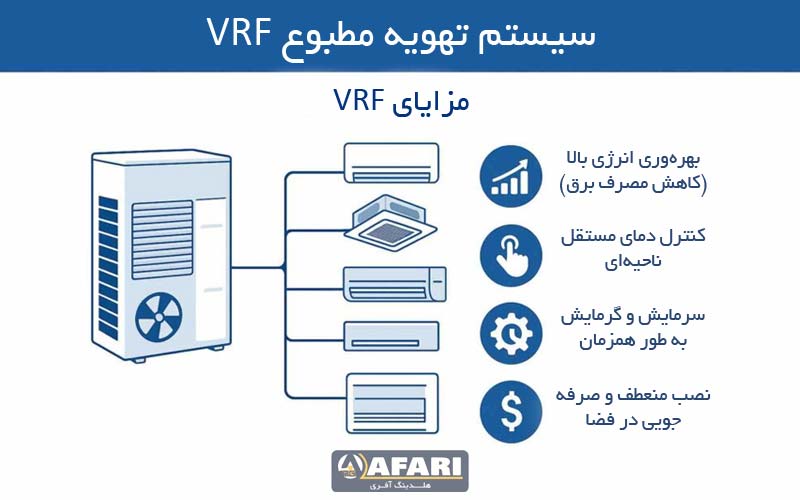

یکی از مهمترین پاسخها به این پرسش که سیستم VRF چیست، تمرکز بر مزیت اصلی آن یعنی بهرهوری فوقالعاده انرژی است. استفاده از کمپرسورهای اینورتر (دور متغیر) باعث میشود که سیستم همیشه در حالت کارکرد جزئی (Partial Load) و نزدیک به نیاز واقعی فضا عمل کند، به جای اینکه مانند کمپرسورهای ثابت به صورت روشن/خاموش کار کند. این عملکرد پیوسته و متناسب، اتلاف انرژی ناشی از روشن و خاموش شدنهای مکرر را حذف کرده و مصرف برق را به میزان قابل توجهی (گاه تا ۴۰ درصد) کاهش میدهد.
مزیت دوم و حیاتی سیستم VRF چیست، توانایی فراهم کردن آسایش حرارتی مستقل و دقیق است. همانطور که اشاره شد، هر یونیت داخلی دمای مورد نیاز خود را به طور مجزا تنظیم میکند و این استقلال، برای ساختمانهایی با کاربریهای متنوع (مانند دفاتر اداری، هتلها یا آپارتمانهای لوکس) که هر بخش، نیاز دمایی متفاوتی دارد، ایدهآل است. همچنین، بسیاری از مدلهای VRF رطوبتگیری بهتری را نیز ارائه میدهند که به طور کلی کیفیت هوای داخلی را بهبود میبخشد.
علاوه بر این، در مقایسه با سیستمهای مبتنی بر آب مانند چیلرها، سیستم VRF چیست به دلیل حذف مدارهای آب، پمپها و کانالکشی گسترده، از نظر نگهداری، فضای مورد نیاز و نصب نیز مزایای قابل توجهی دارد. ابعاد کوچکتر یونیتهای خارجی، حذف موتورخانه و لولهکشی فولادی آب، امکان صرفهجویی در فضای ساختمان و کاهش هزینههای تعمیر و نگهداری دورهای را فراهم میآورد.

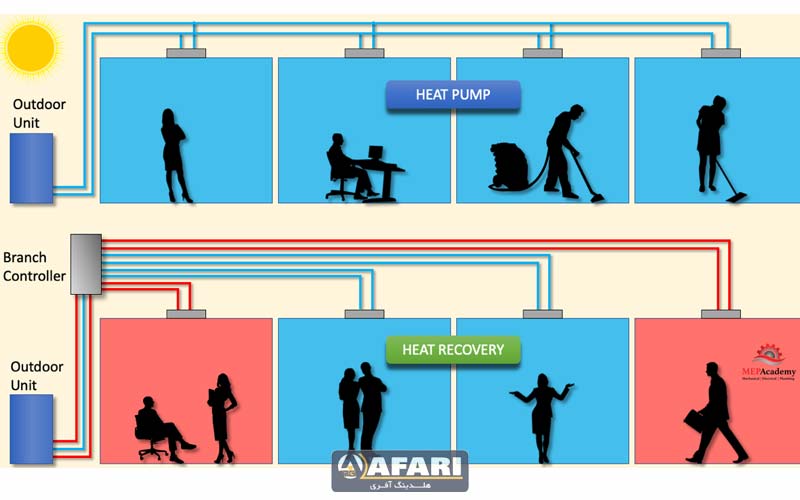

سیستم VRF چیست از لحاظ عملکرد گرمایشی/سرمایشی به دو دسته اصلی تقسیم میشود: هیت پمپ (Heat Pump – دو لولهای) و هیت ریکاوری (Heat Recovery – سه لولهای). سیستم هیت پمپ سادهترین نوع است و تنها میتواند در یک زمان مشخص، کل یونیتهای داخلی متصل به یک یونیت خارجی را یا در حالت سرمایش و یا در حالت گرمایش قرار دهد.
در سیستم هیت پمپ VRF، یک سوپاپ جهتدار (Reversing Valve) وظیفه تغییر چرخه تبرید را بر عهده دارد. در زمستان، چرخه معکوس میشود تا یونیتهای داخلی به عنوان کندانسور عمل کرده و گرمایش دهند و در تابستان، یونیتهای داخلی به عنوان اواپراتور عمل کرده و سرمایش را تأمین میکنند. این نوع از سیستم VRF چیست برای ساختمانهایی که تمام فضاهای آن نیاز دمایی یکسانی دارند (مثلاً همه میخواهند گرم شوند یا همه سرد شوند) مناسب است.
در مقابل، سیستم هیت ریکاوری VRF که به دلیل داشتن یک خط لوله اضافی، اغلب به سیستم سه لولهای معروف است، پیشرفتهتر است و قابلیت گرمایش و سرمایش همزمان را دارد. این سیستم میتواند گرمای دفع شده از یک یونیت داخلی که در حال سرمایش است را بازیابی کرده و آن را به یونیت دیگری که نیاز به گرمایش دارد، منتقل کند. این قابلیت بازیابی حرارت (Heat Recovery) نه تنها آسایش حرارتی مستقل را در بالاترین سطح فراهم میکند، بلکه ضریب عملکرد سیستم (COP) و بازدهی کلی انرژی را به شکل چشمگیری افزایش میدهد و پاسخ نهایی به این سوال است که سیستم VRF چیست.
یکی از ارکان اصلی که نحوه کارکرد سیستم VRF چیست را متحول کرده، استفاده از فناوری اینورتر (Inverter) در کمپرسور یونیت خارجی است. در سیستمهای سنتی، کمپرسور یا با ۱۰۰ درصد ظرفیت روشن میشود و یا کاملاً خاموش است (Fixed Speed)، که این خاموش و روشن شدنهای مکرر در دورهای بالا، منجر به مصرف انرژی زیاد و نوسانات دمایی میشود.
فناوری اینورتر در سیستم VRF چیست، با تغییر فرکانس برق ورودی به موتور کمپرسور، به آن اجازه میدهد تا با سرعت و ظرفیت متغیر کار کند. یعنی کمپرسور میتواند با دورهای بسیار پایین (مثلاً ۲۰ درصد ظرفیت) تا دورهای بالا (۱۰۰ درصد ظرفیت) فعالیت کند. این انعطافپذیری باعث میشود که تولید سرمایش یا گرمایش به طور دائم و دقیق با نیاز لحظهای ساختمان مطابقت داده شود.
نقش کلیدی اینورتر در پاسخ به این پرسش که سیستم VRF چیست، افزایش چشمگیر راندمان سیستم در حالت کارکرد جزئی (Partial Load) است. از آنجایی که یک سیستم تهویه مطبوع، بیشتر ساعات کارکرد خود را در حالت کارکرد جزئی میگذراند، بهینهسازی عملکرد در این حالت با استفاده از اینورتر، عامل اصلی کاهش مصرف انرژی و کنترل دقیق دما در سیستم VRF چیست به شمار میآید.

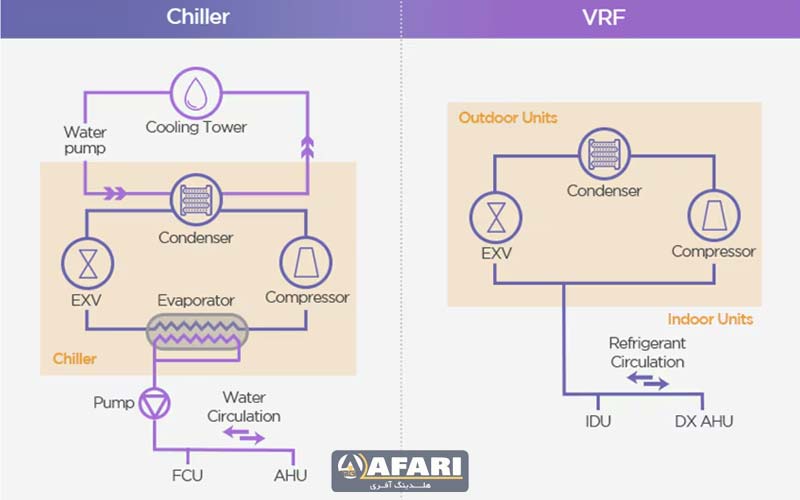

در مقایسه سیستم VRF چیست با سیستمهای سنتی مبتنی بر آب مانند چیلر و فن کویل، چندین تفاوت ساختاری و عملکردی وجود دارد. در سیستم چیلر، مبرد فقط برای خنک کردن آب در یونیت چیلر (خارج از ساختمان) به کار میرود و آب سرد شده از طریق لولهکشی به فن کویلهای داخلی هدایت میشود تا هوا را خنک کند (سیستم آب-هوا).
اما در سیستم VRF چیست، مبرد به طور مستقیم از یونیت خارجی به یونیتهای داخلی منتقل شده و در آنجا گرما را از هوا جذب یا دفع میکند (سیستم مبرد-هوا یا DX). این حذف واسطه آب، باعث کاهش نیاز به پمپهای آب، لولهکشی قطورتر و موتورخانههای بزرگ میشود، که این خود منجر به کاهش ابعاد دستگاه و حجم کار نگهداری میشود و فضای مفید بیشتری را در ساختمان آزاد میکند.
از نظر دقت کنترل، سیستم VRF چیست به دلیل کنترل هوشمند جریان مبرد در هر یونیت داخلی، بسیار دقیقتر و انعطافپذیرتر از چیلرها است که معمولاً دمای آب خروجی یکسانی را برای همه فن کویلها تأمین میکنند. البته در ظرفیتهای بسیار بالا (مانند ۵۰۰ تن تبرید به بالا) چیلرهای مرکزی همچنان به دلیل ساختار صنعتی و بازده بالا در ظرفیت کامل، توجیهپذیرتر هستند، اما در مقیاسهای متوسط و بزرگ و همچنین مواردی که گرمایش همزمان نیاز است، VRF اغلب گزینه بهینهتری است.
از آنجایی که سیستم VRF چیست امکان کنترل دمایی مستقل و نصب یونیتهای داخلی متنوع را فراهم میکند، کاربردهای اصلی آن در ساختمانهایی با نیازهای حرارتی متفاوت و تفکیک شده است. این سیستم گزینهای عالی برای ساختمانهای اداری، هتلها، بیمارستانها، مراکز تجاری و آپارتمانهای مسکونی لوکس است که در آنها هر واحد یا اتاق باید بتواند دمای دلخواه خود را تنظیم کند.
با این حال، مانند هر فناوری دیگری، سیستم VRF چیست دارای محدودیتهایی نیز هست. یکی از اصلیترین محدودیتها، هزینه اولیه بالاتر نسبت به سیستمهای سادهتر مانند داکت اسپلیت است. این هزینه بالاتر به دلیل تکنولوژی پیچیده کمپرسور اینورتر و مداربندی دقیقتر مبرد است، هرچند که معمولاً در بلندمدت با صرفهجویی در مصرف انرژی جبران میشود.
محدودیت دیگر سیستم VRF چیست، نیاز به نصب توسط متخصصین ماهر است. به دلیل حساسیت لولهکشی مسی مبرد و فرآیند شارژ دقیق گاز، نصب غیراصولی میتواند به کاهش شدید بازدهی و عمر سیستم منجر شود. همچنین، در مناطق با هزینه برق بالا، استفاده از گرمایش هیت پمپ VRF در زمستان ممکن است از نظر هزینه نسبت به گرمایش با گاز طبیعی گرانتر باشد.
نصب صحیح، عاملی حیاتی در تضمین عملکرد بهینه و طول عمر سیستم VRF چیست است. اولین و مهمترین نکته، دقت در لولهکشی مسی مبرد است. طول لولهها، انشعابات، و رعایت دقیق تفاوت ارتفاع بین یونیتهای داخلی و خارجی باید کاملاً مطابق با دستورالعملهای سازنده باشد. هرگونه نشتی یا نقص در عایقکاری میتواند منجر به افت راندمان و کاهش کارایی سیستم شود.
نکته حیاتی دیگر، شارژ دقیق مبرد است. پس از اتمام نصب لولهکشی، سیستم باید به میزان دقیقی که توسط سازنده مشخص شده، با مبرد (معمولاً R410a) شارژ شود. در پاسخ به سوال سیستم VRF چیست، باید گفت که این سیستم به مقدار مبرد بسیار حساس است و کم یا زیاد بودن آن، بر عملکرد کمپرسور و شیرهای انبساط تأثیر منفی میگذارد. بسیاری از سیستمهای VRF پیشرفته دارای قابلیت شارژ گاز خودکار (Auto Charge) هستند که این ریسک را کاهش میدهد.
در بخش نگهداری، سیستم VRF چیست به نگهداری کمتری نسبت به چیلرها نیاز دارد (حذف پمپها و مدار آب)، اما نظافت فیلترهای یونیت داخلی و بررسی دورهای کمپرسور و کندانسور یونیت خارجی توسط تیم فنی متخصص، برای حفظ راندمان بالا ضروری است. همچنین سیستمهای VRF دارای عیبیابهای الکترونیکی پیشرفتهای هستند که در صورت بروز مشکل، کد خطا را نمایش میدهند و این امر، فرآیند تعمیر و نگهداری را تسهیل میکند.
سیستم VRF چیست؟ پاسخی جامع به این پرسش، نه فقط یک دستگاه تهویه مطبوع، بلکه یک سیستم مدیریت انرژی هوشمند است که عملکرد خود را بر پایه تطبیق دقیق ظرفیت با نیاز لحظهای هر فضا بنا کرده است. این تکنولوژی که با استفاده از کمپرسورهای اینورتر و جریان متغیر مبرد کار میکند، توانسته است پارادایم آسایش حرارتی را در ساختمانهای مدرن تغییر دهد و سطح جدیدی از بهرهوری انرژی و کنترل مستقل را به ارمغان آورد.
مهمترین وجه تمایز سیستم VRF چیست نسبت به رقبای سنتی، قابلیتهای آن در ارائه گرمایش و سرمایش همزمان (در مدل هیت ریکاوری) و همچنین کاهش چشمگیر هزینههای عملیاتی در بلندمدت است. با وجود هزینه اولیه نسبتاً بالاتر، صرفهجویی ناشی از مصرف بهینه انرژی، ابعاد کوچکتر و نیاز کم به فضای موتورخانه، و همچنین هزینههای نگهداری کمتر، توجیه اقتصادی قوی برای استفاده از این سیستم در ساختمانهای متوسط به بالا، خصوصاً در اقلیمهای مختلف، ایجاد میکند.
در نهایت، انتخاب سیستم VRF چیست یک تصمیم استراتژیک در فاز طراحی ساختمان محسوب میشود. این سیستم، با فراهم آوردن امکان کنترل دقیق دمای هر منطقه، نه تنها آسایش ساکنین را به حداکثر میرساند، بلکه به طور مؤثری به تحقق اهداف معماری پایدار و کاهش ردپای کربن ساختمان کمک میکند. با توجه به این مزایا، VRF به عنوان ستون فقرات سیستمهای تهویه مطبوع در ساختمانهای پیشرفته شناخته میشود.
